CAN-Bus Überwachung

optimal für Dauerüberwachung und Endabnahme
physikalische Vermessung aller Telegramme
Meldung von Acknowledgefehlern und Errorframes
Aufzeichnung bis zu 10 Jahre
konfigurierbarer Schaltausgang
Zugriff über Ethernet (Webinterface) und SNMP
ermöglicht vorausschauende Instandhaltung

Konfiguration und

Auswertung per

Webinterface

Busüberwachung

Dauernde physikalische und logische Überwachung.

Prompte Meldung

Erkennen Sie Schwierigkeiten bereits vor dem Ausfall.

Fernzugriff

Einfache Kontrolle übers Netzwerk. Versand von Emails im Fehlerfall.

Möglichkeiten

Steht die Anlage einmal still, ist der Schaden meistens groß.

Um rechtzeitig Gegenmaßnahmen einleiten zu können, sollten sowohl die Anlagenkomponenten als auch das Leitungssystem in ihrer Gesamtheit kontinuierlich gewartet werden. Aufgrund von Verschleiß kommt es zu Verschlechterungen der Betriebsparameter des Bussystems. Derartige Veränderungen diagnostiziert unser CANobserver im laufenden Betrieb und meldet sie dem Anlagenbetreiber.

Bussysteme

Konfiguration

Einbau und Konfiguration

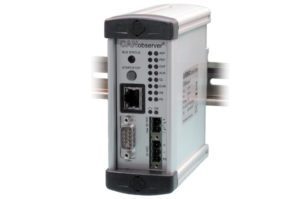

Der CANobserver wird fest in Ihren Bus eingebaut. Die Hutschienenmontage macht die Montage einfach. Er kann die Spannungsversorgung Ihres Busses (9…36V) nutzen, zusätzlich brauchen Sie noch einen Ethernet-Anschluss für den Netzwerkzugriff.

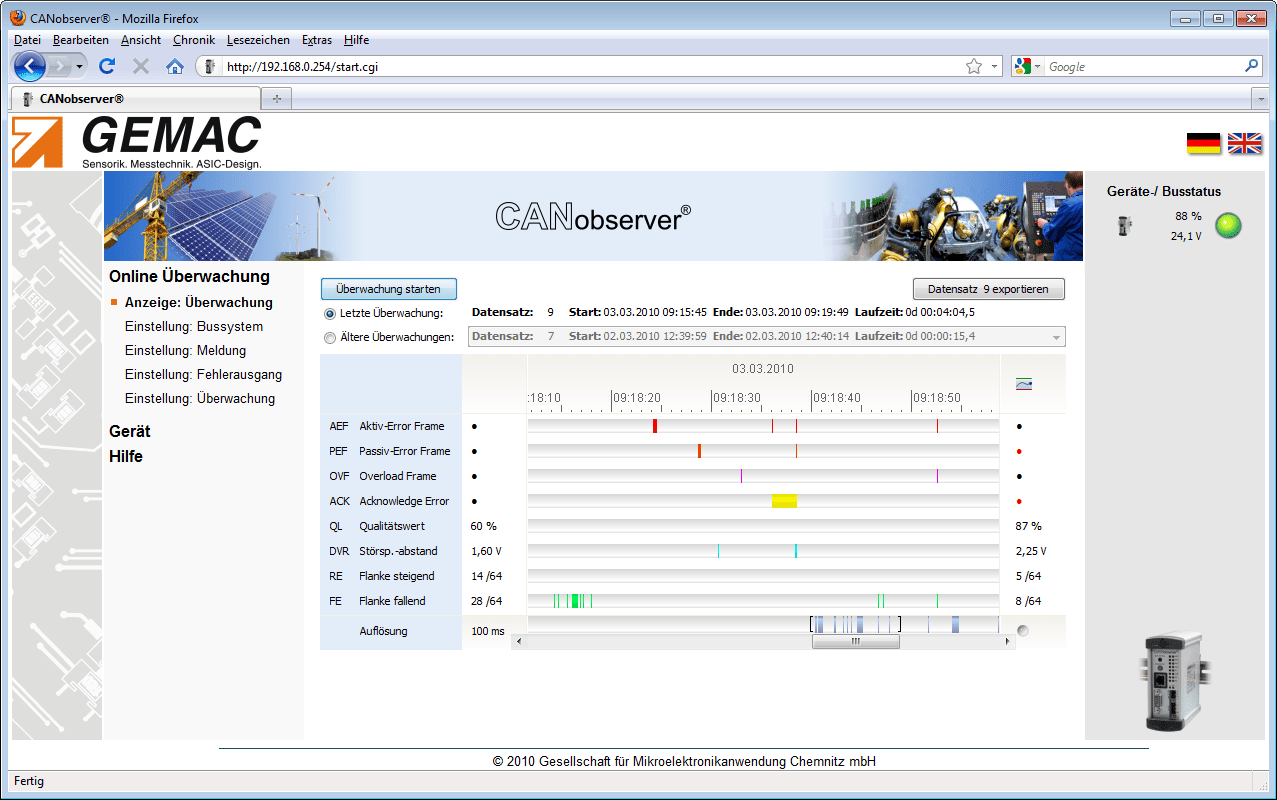

Die Konfiguration erfolgt komplett über die Weboberfläche. Kontrollieren Sie, ob die Alarmschwellen für Ihre Anlage passen und tragen Sie die Daten für den E-Mail-Versand ein.

CANobserver Aufbau

Ereignismeldung

Messungen

Der CANobserver ist in der Lage, die Signalverhältnisse des CAN-Busses zu messen und anzuzeigen. Aus den Ergebnissen der Signalqualität lassen sich Rückschlüsse auf eventuell vorhandene Probleme der einzelnen Teilnehmer bzw. der Busverkabelung schließen.

Aktiv-Error / Passiv-Error Frames
Overload Frames
Acknowledge Error
allgemeiner Qualitätswert (0 … 100 %)
Störspannungsabstand (minimale, störfreie Differenzspannung)
Flankensteilheit (schlechteste steigende und fallende Flanke des Telegramms)

Zusätzlich zu den logischen und physikalischen Messungen ermittelt der CANobserver® kontinuierlich Busauslastung, den Busstatus und die optionale CAN-Versorgungsspannung.

Fernsteuerung

Technische Daten

Allgemeine Parameter und Funktionsübersicht
Einsatz (CAN-Typ)	CAN (ISO11898-2), CANopen, DeviceNet (EN 50325-2), SAE J1939
Unterstützte Baudraten	entsprechend CAN-Typ: 10; 20; 50; 100; 125; 250; 500; 800; 1000 kBit/s zusätzlich benutzerdefiniert: 5; 33,3; 62,5; 75; 83,3; 200 kBit/s
Teilnehmerübersicht	automatisch entsprechend CAN-Typ
Bitabtastung	64-fach
Qualitätswert	Wert der Signalgüte (0 …100 %)
Störspannungsabstand	Störspannungsabstand (typ.- 0,75 … 3 V, Auflösung 50 mV)
Flanken	Flankensteilheit (fallend und steigend, in 1/64tel der Bitbreite)
Busstatus	Busverkehrerkennung (Anzeige: dominant, rezessiv, undefiniert, Busverkehr)
Busauslastung	ständige Anzeige der Busauslastung (0 … 100 %)
Überwachung	Echtzeitüberwachung des Busses auf logische und physikalische Fehler Auflösung einstellbar (10 ms … 1 min)
Fehleraufzeichnung	Aktiv-Error Frames Passiv-Error Frames Overload Frames Acknowledge Fehler Unterschreitung des kritischen Qualitätswertes (einstellbar) Unterschreitung des kritischen Störspannungsabstandes (einstellbar) Überschreitung der kritischen steigenden Flanke (einstellbar) Überschreitung der kritischen fallenden Flanke (einstellbar)
Fehleranzeige	alle aufgezeichneten Fehler (aktuelle/gespeicherte) auf LEDs
Fehlerausgang	frei programmierbar
Export	aufgezeichnete Datensätze im XML-Format für Verarbeitung mit CAN-Bus Tester 2 – Software
Firmware und FPGA-Konfiguration	updatefähig
Elektrische Parameter
Stromversorgung	9 … 36 V Schutzkleinspannung (Schutzleiter innen: 0,75 mm2)
Stromaufnahme	0,55 … 0,15 A
Messung der Differenzspannung	typ. -0,75 V … 3,00 V
Messung der CAN-Versorgungsspannung	0 … 36 V
Fehlerausgang	potentialfrei, max. 30 V Gleichspannung
Mechanische Parameter
Anschluss CAN	9-pol. D-SUB Stecker
Anschluss Netzwerk	10/100 MBit Ethernet IEE 802.3u, RJ-45 (8P8C) LAN Anschluss
Gehäuse	Aluminium-Plattengehäuse für Hutschienenmontage (35 mm)
Gehäuseschutzart	IP20 nach EN 60529
Temperaturbereich	Betrieb: 5 °C … 40 °C Lagerung: -20 °C … 60 °C
Feuchtigkeit	Betrieb: 20 % … 80 % (ohne Kondensation) Lagerung: 20 % … 80 % (ohne Kondensation)
Abmessungen	50 mm x 125 mm x 124 mm
Masse	ca. 550 g

Bestellinformationen

Produkt	Beschreibung	Artikelnummer / Shoplink
Grundgerät CANobserver	CANobserver Bussysteme: CAN, CANopen, DeviceNet, SAE J1939	PR-22550-00
Optionales Zubehör
PG-Stecker D-SUB 9	Erni, ERBIC CAN Knoten mit PG Anschluß	BU-03050-00 auf Anfrage
Ersatzteile
Schraubsteckerverbinder Stromversorgung	Phoenix Contact, MSTB 2,5/3-STF	X-03828-00 auf Anfrage
Schraubsteckerverbinder Fehlerausgang	Phoenix Contact, MSTB 2,5/2-ST	X-03829-00 auf Anfrage
